功能和用途

·連接在火災報警控制器的信號總線上，提供一組常開觸點和一組反饋信號輸入端子。
·能夠?qū)崿F(xiàn)對排煙閥、防火閥、排煙防火閥、防火卷簾門、消防電梯等設備的動作控制，并將設備的動作狀態反饋給火災報警控制器。
·能夠監視模塊外部連接線的通斷狀態。
·能夠監視外部設備控制電路電源供電的狀態。

技術指標

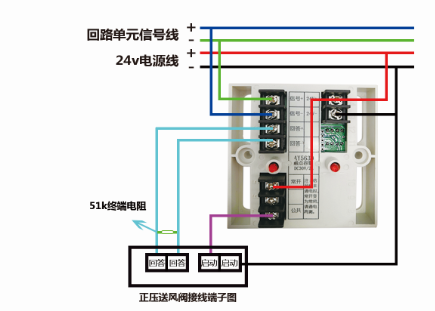

產品接線圖

·設備故障：測量信號線電壓是否在工作電壓值內；檢查設備編碼是否正確。

·自檢故障：24V電源線為是否按極性接線，且電壓是否在工作電壓值內；模塊出廠配置的51K電阻是否連接在外部設備反饋無源觸點的兩端；模塊常開和公共兩端與外部受控設備之間是否構成一個電壓為24V的回路；

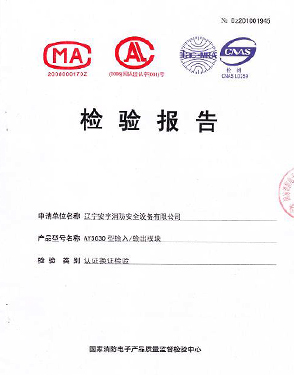

檢驗報告

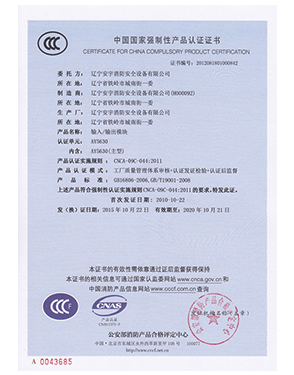

認證證書
